安装算量软件问题处理——消防喷淋
1.消防喷淋中在识别的时候只识别了一个系统吗,还有很多的喷头和喷淋管没有识别到,一个个的绘制比较麻烦有没有快捷的处理方式?
答:我们按照喷淋的计算步骤进行操作,识别出的模型后发现很多区域的喷头和管道都没有识别到,手动添加的方式的确比较麻烦。遇到这种问题的时候操作步骤如下:
1.指定识别范围的时候框选空白区域:单击识别喷淋系统按钮,提示选择计算范围,这个时候不要选择区域或框选范围,框选空白的区域。

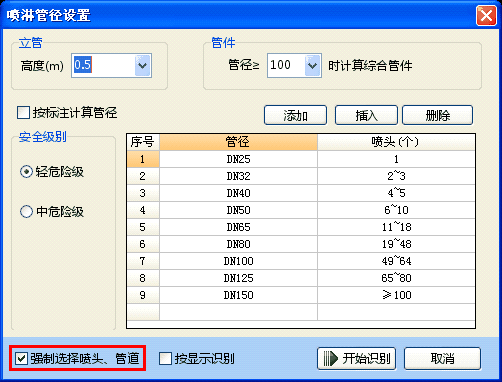

2.强制选择喷头、管道:通过第一步操作后将弹出喷淋管径设置对话框,在该对话框中将强制选择喷头、管道勾选上后单击开始识别,如下图:
3.选择喷头及管道:通过第二步操作后根据提示选择需要识别的喷头和管道。这个时候为了方便我们观察到是否选择了喷头和管道,可以将底图色度调到最左方,如图:→在图纸中选择需要计算的喷淋管和喷头,选择完成后被选中的管道和喷头颜色变为设计图中的颜色,其他区域为灰色,所以方便我们观察哪些选中了那些还没有选中,没有选中的继续选择,知道我需要计算的喷头和管道都被选中未知,选择完成后右键单击结束选择→弹出喷淋模型对话框,就将先前没有识别到的管道及喷头识别了。
附:出现这种有些区域的喷头或管道没有识别到的情况是因为在CAD设计图中这些区域的图层和其他区域的图层不在一个图层中导致的。如不清楚,可查看手动识别喷淋系统视频:http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=051a774d-f571-4abc-aa74-3698eee2ac08&_05a3=True
2.喷淋中怎样快速查找和修改入水口?
答:在喷淋模型窗口右方的系统及状态列表中显示出了有多少个系统的列表个数。通过系统列表可快速查找和修改入水口。操作如下:
①选择某一个系统后,首先软件将该系统定位到屏幕的中心区域,并进行闪烁方便确定当前系统在图纸中的位置。
②选择某个系统后软件会显示出该系统的入水口和末端,需要查看入水口或末端的时候点击入水口或末端选择即可,如图:

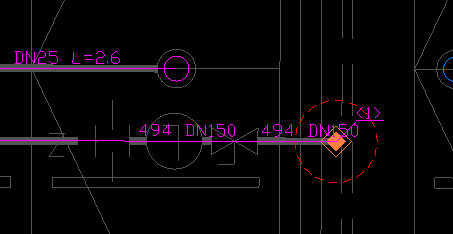

选择入水口或末端后,软件将该位置放大显示到屏幕的中心区域,且用圆圈将入水口或末端标记出来闪烁,如图:
③查看入水口是否正确,若错误通过列表选择入水口和末端的方式找到正确的入水口位置使用画入水口的方式在正确的位置绘制上去即可,绘制完成后软件重新按照指定的入水口进行计算,如图:
附:一般情况下一个喷淋系统存在一个入水口和一个末端,若识别出的模型有一个入水口和多个末端的时候,检查各末端是否正确。
3.喷淋中系统识别出来是孤立的,孤立是什么意思?该怎样修改?
答:孤立表示的是该位置的喷头和喷淋管没有入水口。出现孤立系统后修改的操作步骤如下:
1.在系统列表中选择孤立系统,软件将该独立系统显示到屏幕中心区域。
2.根据设计意图将该孤立系统使用连接系统的方式将其和其他系统连接起来,如图:
附:(1)出现这种情况要么是设计上确实有误,要么就是软件在识别的时候某段管识别漏了导致成为孤立系统。

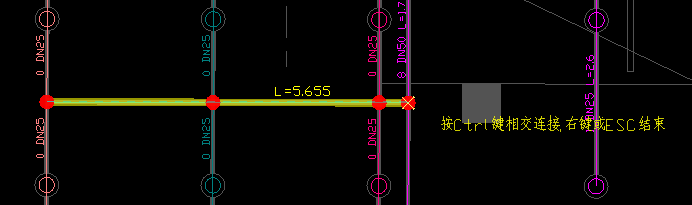

(2)在使用连接系统进行画管线的时候注意所绘制的管线若和其他管线有相交的话要注意相交连接方式。①本身不相交,存在高差,绘制的管从这个位置过的时候直接绘制过去即可。②绘制的管与经过位置的管是相交的时候,在连接系统的时候按下Ctrl键即可。按下Ctrl键连接系统的时候表示相交连接,在相交位置有原点,如图:
4.地下室有两层喷淋,在-2层车道的位置剩余部分在-1层中,软件识别后-2层断开的位置软件判断为末端了但实际情况不是,计算的工程量量误,软件能否处理?该怎样操作?
答:喷淋系统跨楼层的情况在软件中能处理,操作方式如下:

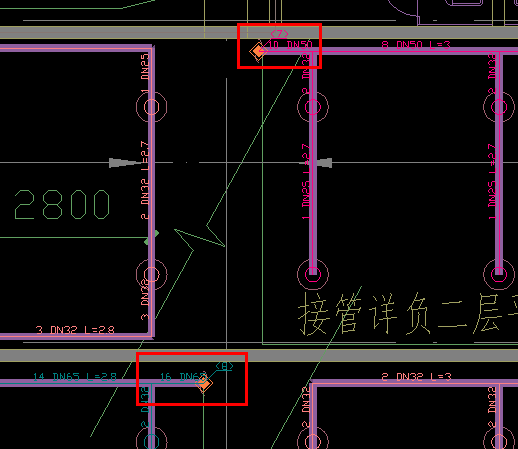

1.查看剩余部分喷头个数:当遇到这种情况的时候需要查看并记住-2层系统剩余部分的喷头个数,剩余在-1层的喷淋管径是不会计算错的,剩余部分来说的话想对来说也是一个独立的系统,在断开位置相当于是这个系统的入水口,所以剩余在-1层部分的管径是正确的。如图:

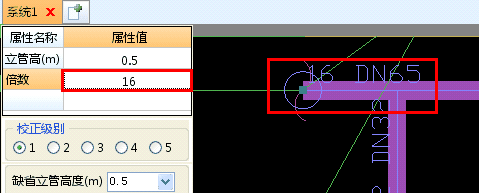

2.-2层断开位置添加喷头并设置倍数使管径计算正确:我们记住剩余部分的喷头个数后就可以在-2层断开的位置绘制一个喷头,并将该喷头的倍数设置为剩余部分的个数。操作如下:单击画喷头按钮→在断开处绘制一个喷头→选中绘制的喷头设置相应的倍数,如图选中喷头设置倍数:
3.生成结果后删除断开位置增加的喷头:我们在断开出添加喷头并设置倍数是为了让管径的规格正确,但是在断开处实际上是没有喷头的,所以生成结果后将断开处添加的喷头删除。
附:①生成结果后在主界面中的图形处理区中删除该位置的喷头不会影响管径,因为在主界面中对图元进行添加和删除实际是对该项的工程量进行添加和删除。
②在喷淋模型中添加或删除喷头会对模型中的数据进行重新计算,如果生成结果后回到模型中再次对模型进行修改,修改完成后再次生成结果,生成的结果为最后一次修改模型后的数据结果。
如不清楚,可查看同一喷淋系统跨楼层视频:http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=490bb641-4270-426a-9bd3-d0fc0814068e&_05a3=True
5.我有一个酒店的消防喷淋,房间内的喷头是边墙型喷头,管径选用是按两个K80普通喷头计算软件能否处理?该怎样操作?
答:在软件中可以处理。处理的方式如下:

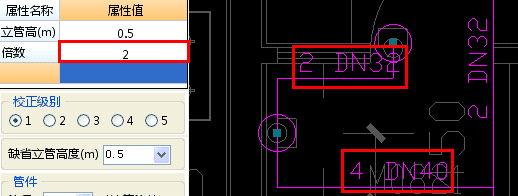

1.选中边墙型喷头按照计算规则将倍数设置为2倍:在喷淋模型中将边墙型喷头喷头选中,按照计算规则将其倍数设置为2倍,软件会按照设置的倍数进行计算,使喷淋管径计算正确,选择边墙型喷头设置倍数如图:

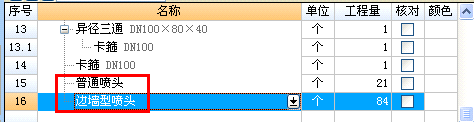

2.生成结果后将软件计算的喷头删除,重新识别两种喷头:通过在喷淋模型中按照计算规则将边墙型喷头的倍数设置正确后喷淋管的管径是计算正确了的,但是两种不同类型的喷头只有总个数而没有各自的工程量,所以将软件计算的喷头删除,新建普通喷头和边墙型喷头项目,使用单类设备识别进行识别即可。在工程量表中分别列项如图:
使用单类设备分别识别两种喷头如图:
附: ①每个边墙型喷头都需要选中并按照计算规则设置倍数,按下Ctrl键不放可连续选中,同一设置倍数。
②当一张图纸中有两种喷头类型的时候有可能其中一种喷头软件未识别,当未识别到喷头时可采用手动识别喷淋系统的方式进行处理。手动识别喷淋系统的操作方式详见视频:http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=051a774d-f571-4abc-aa74-3698eee2ac08&_05a3=True
6.喷淋识别出模型后,有一根主管和支管本身是不想交的,但是识别后相交成了为一个系统了。计算出的管有误,该怎样处理?
答:在喷淋模型中将识别相交的管道删除,重新绘制即可。管道的相交有两种情况,即:
1.本身不相交,管与管存在高差:管与管本身存在高差不相交的时候,使用连接系统的方式直接绘制过去即可。
2.本身相交,管与管不存在高差:管与管不存在高差为相交的时候,在绘制管道的时候按下Ctrl键不放,软件认为是不存在高差的相交,在相交位置以原点的形式进行表示。如图:
附:当管与管相交后,实际情况存在高差,在三维上是不相交的时候,在设计图上是断线的方式进行表示的,采用了断线的方式表示后软件在识别的时候能自动判断为有高差的相交,所以和相应位置的管是不和该管连通的,所以如果识别出来本身不相交却连接在一起了是因为设计图未用断线的方式表达这种情况。
7.我的喷淋设计图上每段管的大小都标注好了,怎样按照标注的管径大小计算?

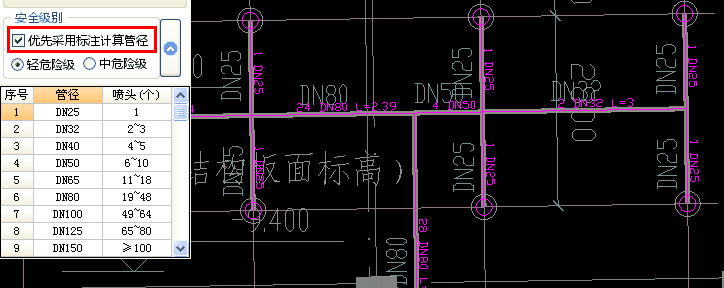

答:计算喷淋的时候若每段管的管径大小都标注好的话,可将安全级别中的优先采用标注计算管径勾选上,软件就会按照设计图上标注的管径计算喷淋管了。如图:
附:勾选该选项后设计图有标注的管按照标注的进行计算,当设计图上没有标注管径的时候软件采用下方的喷头个数与管径参数表进行计算。
8.软件中能否修改某些喷头的短支立管高度?
答:可以修改短支立管的高度,修改短支立管高度有两种方式,即:
1.在喷淋模型中修改:当需要修改的短支立管根数不多的时候可以在模型中修改其高度,操作步骤如下,将需要修改的喷头立管选中,将该立管的立管高属性值设置为需要修改的高度,如图:

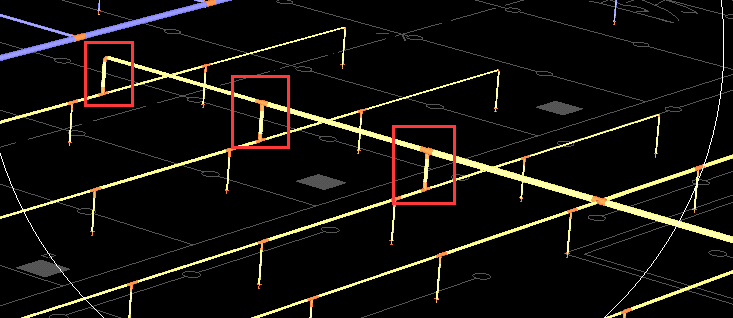

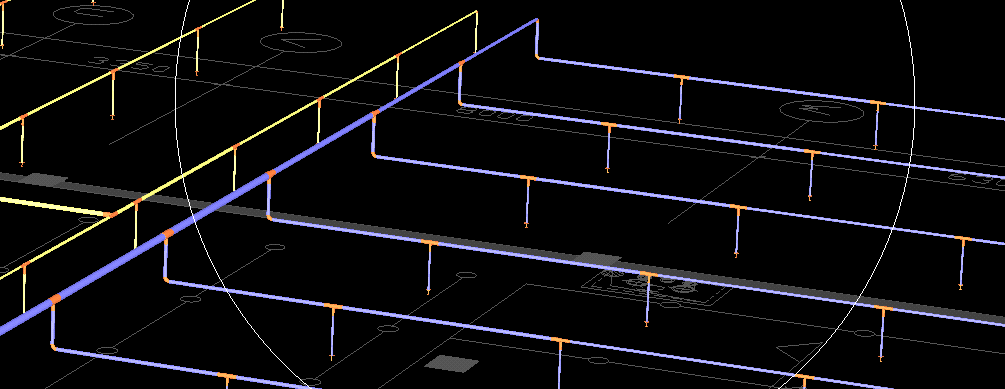

修改完成后在三维中也可以看到修改的效果,如图:
2.生成结果后对立管高度进行修改:当我们修改的喷头立管个数较多的时候,在模型中一个一个的修改较为麻烦,修改较多的时候可以在生成结果完毕后在主界面的图形处理区中进行修改了。操作步骤如下:在选择状态下选择需要修改立管高度的喷头立管→该系统的喷头立管就变成了绿色,即喷头立管为当前项自定定位到工程量表中的相应项目→框选需要修改的立管,选择完成后在立管高度输入框中输入需要修改的立管高度后敲回车即可,如图:
修改完成后,该系统各种高度的立管有多少在计算式中可以查看,如图:
附:当需要修改的立管范围为不规则的多边形的时候,选择的时候分几次进行选择。
9.喷淋管管径>=100的时候要计算卡箍管件,软件中该怎样操作?
答:卡箍管件的计算,在喷淋模型中的管件参数设置框中进行设置,设置完成后按照设置的参数进行计算即可。如下图管件参数设置框:
参数解释:
参数①是设置当管径大于等于多少时计算管件;
参数②是设置当管径大于等于多少时采用沟槽连接及卡箍;
参数③是设置当支管小于主管多少倍时计算机械管件且主管需大于等于参数②的管径;
参数④是每隔多少米生成定长卡箍,生成卡箍的管径是大于等于参数②的的管径;
10.喷淋一键识别将喷头、喷淋管以及管件都识别了,但是剩下的水流指示器、安全信号碟阀、末端试水装置该怎样处理?
答:剩下的水流指示器、安全信号蝶阀、末端试水装置等设备,通过在工程量表中建立相应的项目,然后使用单类设备识别即可,操作如下:

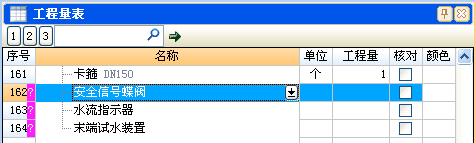

1.工程量表中建立项目:在工程量表中建立需要计算的项目,如图:
2.使用单类设备识别:项目建立完成后使用单类设备的识别即可。单类设备识别按钮如图:
3.按管线规格拆分设备:设备识别完成后指示将同类型的设备个数识别出来了,但规格还没有提取,设备的规格提取操作如下:在工程量表中定位到需要提取规格的项目→在图形处理区中右键单击选择按管线拆分设备命令,如图:

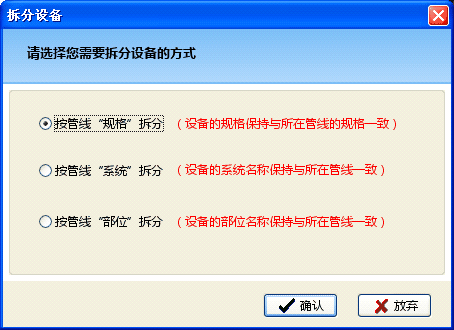

→弹出拆分设备对话框,在该对话框中选择按管线“规格”拆分命令,单击确认即可,如图:
其他设备按管线拆分设备的操作完全一样,按规格拆分设备完成后,软件自动获取该设备所在管上的规格,如图:
11.喷淋中的主干立管软件没有识别,该怎样操作?
答:无论是喷淋的主干立管还是其他专业的主干立管,建议都通过点画立管的方式进行绘制。操作如下:
1.工程量表中建立项目:在工程量表中建立相应的项目,如图:
2.使用点画立管绘制:在立管高度输入框中输入立管高度,使用点画立管的方式在相应位置画一个即可。如图:
附:无论是喷淋的主干管还是其他专业的主干管都建议采用点画的方式进行绘制,绘制的时候立管的位置最好绘制在系统图上,绘制在系统图上的好处是无论反查还是对量在系统图上有多高,是否正确一目了然,如果绘制在平面图上要检查是否正确的话还是要打开系统图进行查看。
12.消火栓管道有无快速计算的方法?
答:消火栓管道的快速计算有三种方式,即:
1.使用水系统功能快速计算:当设计图上标注有每段消火栓管道规格的时候可采用水系统功能进行识别,识别完成后不同规格的消火栓管道软件会分开列项,识别完成后检查是否正确,不正确的地方通过合并或拆分工程量的方式进行处理。水系统识别功能按钮如图:
附:①合并工程量:合并工程量的操作方式为首先定位到需要合并的目标项,然后按下Ctrl键不放选择需要合并的计算图元,选择完成后右键单击选择合并工程量命令。
②拆分工程量:拆分已计算的工程量操作方式为选中需要拆分的工程量,选择完成后右键单击选择拆分工程量,在弹出的对话框中输入项目的名称、规格等信息即可,也可拆分完成后在工程量表中修改相应项目的名称和规格。
2.使用单回路功能进行识别:当平面图中的管道未标注管径大小或按水系统方式识别效果不好的时候,建议采用单回路识别功能进行识别。单回路功能识别操作步骤如下:
①使用单回路识别功能将消火栓管道全部识别,若发现还有些地方未识别通过单回路方式继续识别,知道管道识别完成。
②结合设计图上的分支立管标注在查找对话框中输入相应的标注名称进行查找。

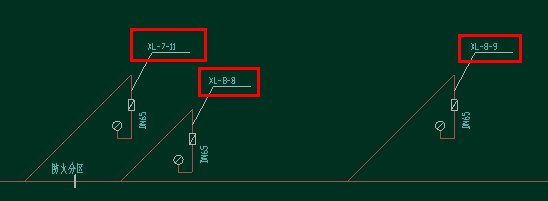

设计图中分支立管标注名称如图:
在查找对话框中输入名称标注,如图:
输入完成单击查找后,平面图中有该文字标识的位置在地图中变颜色,方便快速查找,如图:
③拆分工程量:通过查找命令软件将各位置的分支管道在平面图中找到了,通过选择的方式将这些支管选中,选择完成后右键单击选择拆分工程量命令,输入相应的名称和规格接口。个别地方的规格不相同,再次使用查找和拆分工程量的方式进行处理。
3.手工绘制消火栓管道:消火栓管道还可以通过手工绘制的方式进行计算,操作步骤如下:、
①在工程量表中建立相应的项目,不同规格的管道分开列项。
②使用画管线在图形上绘制相应规格的管道,画管线功能按钮如图:
13.喷淋过程中软件计算出的支架重量的计算依据是什么?

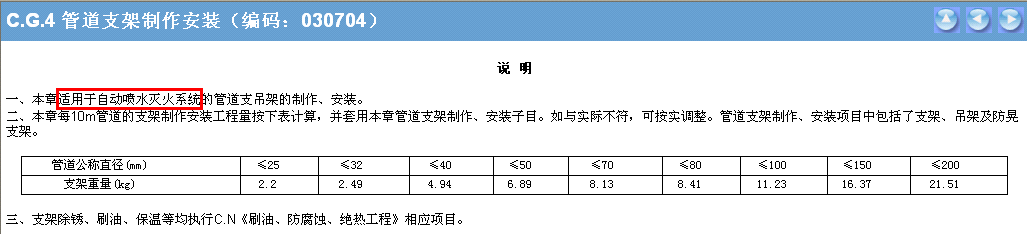

答:喷淋工程中软件计算的支架重量依据来源于消防工程中管道支架制作安装的定额说明,定额说明如图:

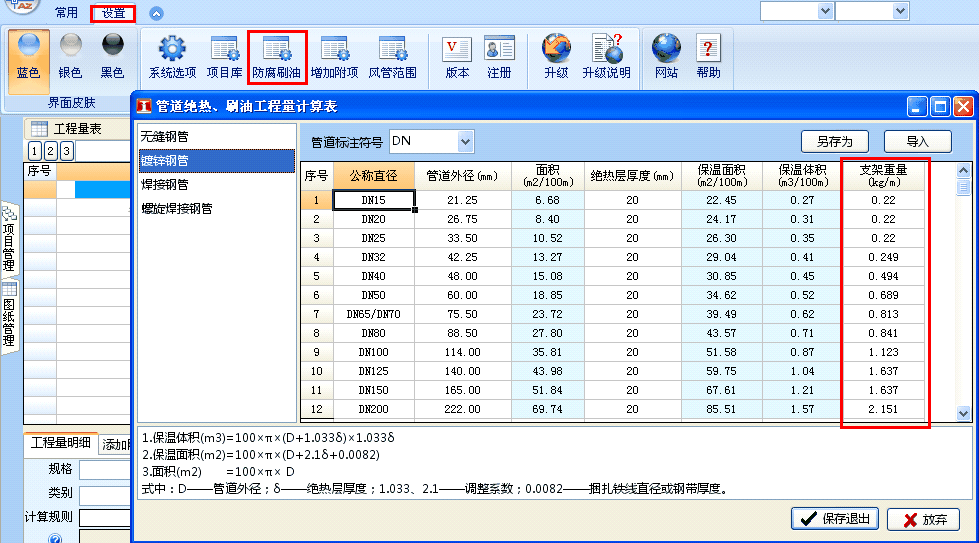

软件中参数设置,如图:
14.软件中的系统编号和设计图的防火分区编号不一致,能否按照设计图对系统编号进行修改?

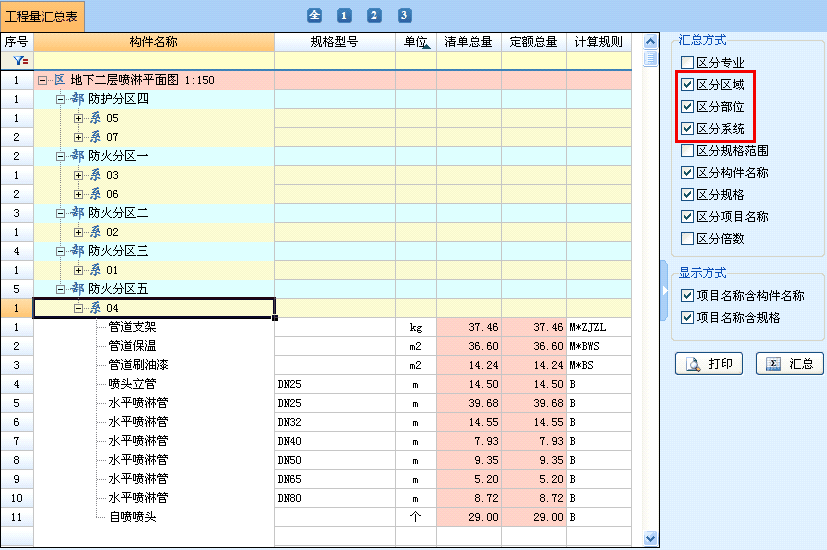

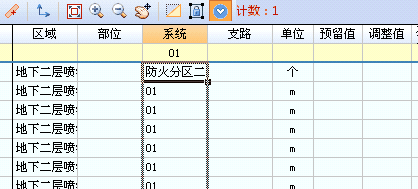

答:可以。通过图形处理区下方的横表进行处理。操作步骤如下: 1.在横表中筛选工程量项目:首先确定每个防火分区软件中的系统编号,确定后通过横表的系统项进行工程量的筛选,筛选完成后横表中就只显示该系统中的工程量项目,如图: 2.修改系统属性:通过筛选后在横表中就只显示了该系统编号的工程量项目,在系统编号属性框中输入设计图上实际的防火分区编号,输入完成后鼠标方式该单元格的右下方,当鼠标指针出现十字指针的时候和操作电子表格中的拖动复制一样向下拖动将其他单元格属性进行填充即可,如图: 附:①软件中的系统编号为随机编号,而非设计图中的防火分区编号。 ②拖动复制的时候不要一次拖完,拖动的范围不要操作拖之前的显示范围,否则不起作用。 ③一个系统修改完成后对下一个系统进行筛选的时候,先将全部系统显示出来,然后在筛选需要显示的系统。 ④当一个防火分区中只有一个系统的时候可以修改系统属性的方式进行处理。但当一个防火分区比较大,该防火分区的构成不止一个系统的时候,通过修改系统属性就好了,虽然可以达到区分工程量的要求,但是如果需要查看每个系统的工程量就满足不了,所以当这种情况的时候就不能修改系统属性了,修改系统的上一级属性部位为好,操作如下:同样在系统同筛选构成该防火分区的两个或多个系统,筛选完成后在部位属性单元格中输入防火分区编号,输入完成后同样采用拖动复制的方式进行填充即可。操作完成后汇总结果表如图: |
15.喷淋管有绕梁的情况应该怎样处理?
答:喷淋中当管道有绕梁的情况的时候,在喷淋模型中使用绕梁命令进行处理接口。操作步骤如下:
在喷淋模型中单击绕梁命令,如图:→根据提示指定绕梁的起点和终点,即在绕梁位置绘制一条直线,如图:

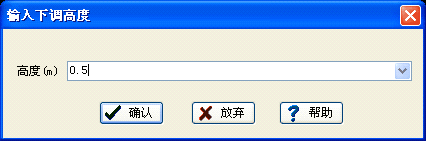

绘制完成后弹出输入下调高度对话框,在该对话框中输入绕梁的高度,输入完成后单击确认即可,如图:

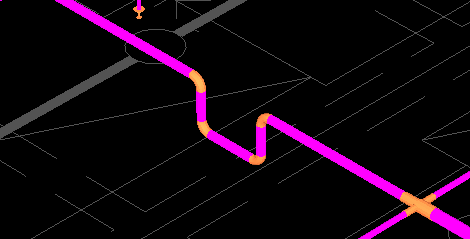

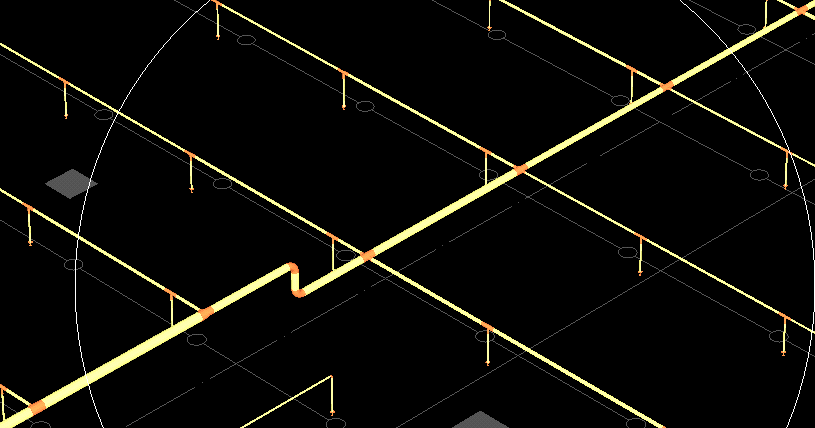

→单击确认后绕梁处理完成,在绕梁位置管径达到需要计算管件以及卡箍管件的时候在绕梁位置软件自动进行计算,绕梁处理完成后三维效果图如下:
附:若需要取消绕梁的话使用取消绕梁命令,根据提示在有绕梁的位置画一条直线即可,注意绘制的线段长度要大于绕梁时的绘制长度。
16.地下室干管的管件如何生成?
答:使用管件生成命令进行处理。操作步骤如下:
1.选中需要生成管件的管道。
2.选择完成单击管件命令,如图:

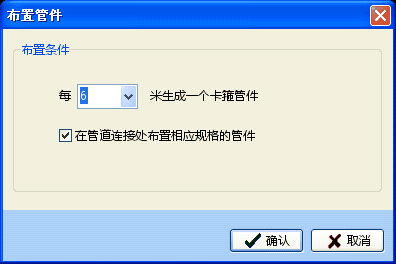

单击该命令后弹出布置条件对话框,在该对话框中输入每多少米生成一个卡箍管件的条件,输入完成后单击确认即可,如图:
附:①第一个参数为每隔多少米生成一个卡箍管件。
②第二个参数为需要生成管件的位置,即三通、四通、弯头等位置。
③生成管件的条件必须先将管道计算完成,管道计算完成后才能智能生成管件。
17.消防喷淋的支架只有在模型中生成工程量的时候才计算吗?手工绘制的干管能计算吗?
答:消防喷淋通过模型生成工程量的时候有是否生成支架的选项,是否计算可根据实际情况进行选择。手工绘制的干管分情况:
①若手工添加的干管是在模型生成出来的项上进行添加工程量的时候,软件会将添加的干管部分的支架工程量添加再该项上,不需要设置其他信息;

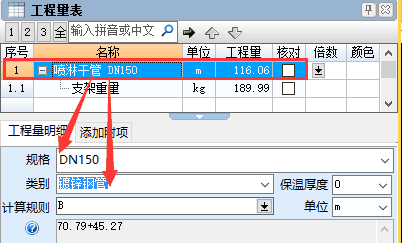

②若新增的干管是手工在工程量表中单独添加的一个项的时候,通过添加附项的方式进行处理,添加的干管项目注意设置其类别和规格,否则计算有误。
18.绕梁的时候输入的绕梁高度是单根的高度还是两根的高度?

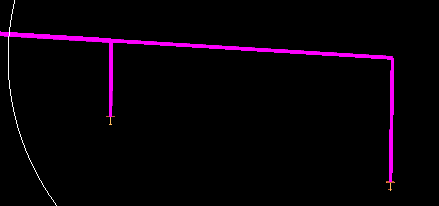

答:绕梁输入的高度是单根立管的高度,生成绕梁后会生成相同高度的两根立管。如图:
19.关于喷淋系统有无末端和末端个数是怎样的?
问题描述:有些时候在计算喷淋的时候,有些系统没有末端,有些系统有多个末端是怎么回事?
答:一般情况下一个喷淋系统只有一个末端。当遇到一下情况的时候就需要注意了。
①无末端:一般情况下如果一个系统没有末端的话,有可能是软件未识别到,这个时候通过对图纸的查看找到相应末端的位置,使用“连接系统”命令在相应的位置绘制末端试水管即可;
②多个末端:一般情况下一个系统只有一个末端,除非这个系统较大的时候可能会出现两个末端,当出现有多个末端的时候就要注意检查,分别检查是否是末端,若是可不用管它,若不是一定要修改正确。出现多个末端有两种情况,
情况一:设计图上在某些位置多绘制很短的管线,这个时候选中多绘制的管线删除即可;
情况二:系统在某些位置断开了,或者引到其他楼层去了,比如地下室的汽车坡道的位置,处理方法如下,在断开的位置绘制一个喷头,然后选中该喷头设置倍数(倍数为断开出剩余喷头的数量),具体的操作步骤详见喷淋系统跨楼层的操作视频。
20.喷淋中喷淋管有高差的怎样处理?
答:喷淋中管道的高差存在梁中情况,第一局部位置需要绕梁形成的高差。第二水平管高差形成的立管。处理方法如下:
第一种情况:局部位置绕梁形成的高差。

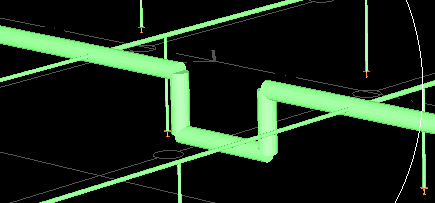

局部绕梁所形成的高差可以用绕梁功能进行实现,单击绕梁命令按钮,在相应的位置绘制一条直线,在弹出的对话框中输入绕梁的高度即可,输入的高度是单边绕梁的高度。绕梁完成如下图:
第二种情况:水平管高差形成的立管。
大片区域的管道存在管道的升降标高,通过调整水平管的标高实现,操作步骤如下:
①从主管的某个位置有高差的话,开始升降标高的位置管道若没打断,通过打断命令将其打断;
②在选择状态下框选管道标高有升降的区域,当为不规则区域的时候按下Ctrl键不放进行多次选择,在移动图纸的过程中可松开Ctrl键,但在选择新的管道的时候一定要注意按下Ctrl键不放,否则先前选择的管道被取消选择;
③选择完成后,在左上角的的选择列表中选择水平管选项,此时选择范围内的水平管被选中,如图:
④然后在下方的高差中输入管道升降的高度值,向上升输入正数,向下降输入负数,如图:
喷淋中升降标高的情况调整完成如下图:
某一主管处开始区域性的降标高,如图:
一端支管降标高,如图:
两端支管降标高,主管上引出下立管至支管,如图:
注意:①标高的调整必须在模型进行处理,在主界面中不能调整水平管的标高,绘制的立管也不会形成三维模型;
②水平管高差形成的立管通过调整标高实现,单独的立管通过绘制立管实现,其他专业在模型中的处理方法一样;
③高差以及单独立管形成的立管工程量及管件工程量软件会自动生成,管件是否生成和设置生成管件的条件有关系;
④水平管标高的升降不影响相应区域的喷头立管高度,喷头的立管高度设置的是多少依然是多少;
