安装算量软件优秀案例丨2天完成30万㎡通风专业工程量

来源:成都鹏业软件  发布日期:2022-07-04  浏览量:2614



项目名称:龙湖成都滨江天街(商业部分+地下室)

建筑面积:30万m2

计算专业:通风

计算时长:2天

所属地区:四川·成都

提交单位:重庆龙润建筑工程有限公司



应用专业:通风工程


应用难点:

●本项目建筑建筑面积较大,地下室三层,地上商业八层,共计建筑面积达30余万m2,通风所涉及到的加压送风、排烟、补风、空调新风等各系统数量较大,各系统工程量需做好工程量归集;


●平面图与系统图分开出图,一个系统跨多层,风管平面测量,像楼梯间的加压送风系统中的百叶风口等工程量统计在系统图上统计更方便,同时以系统为单位,该系统的所有工程量统计在一起为好;


●不同类型系统风压等级、材质不同,需正确设置后,才能确认其正确的风管厚度;



应用亮点:

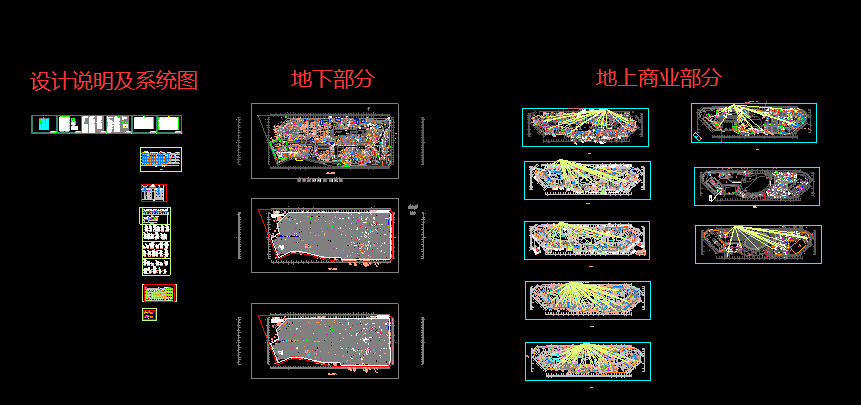

●项目较大,平面图各层单独出图,再加上系统图、设计说明等图纸文件数较多,计算时需多张图纸间的来回查看,采用软件的底图复制将多张图纸合并在一起,无论是计算跨层,还是多图查看都能轻松解决。




●通过通风模型的方式计算,在模型中集中设置各系统的材质、风压等级等参数,计算完成后自动按材质、风压等级、大边长自动区分风管厚度,集中设置简单、快速,工程量计算准确。

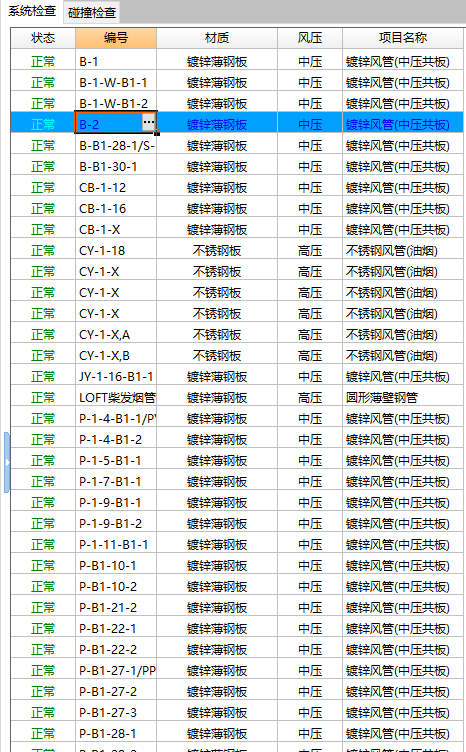

模型中集中设置各系统风管材质、风压等级参数

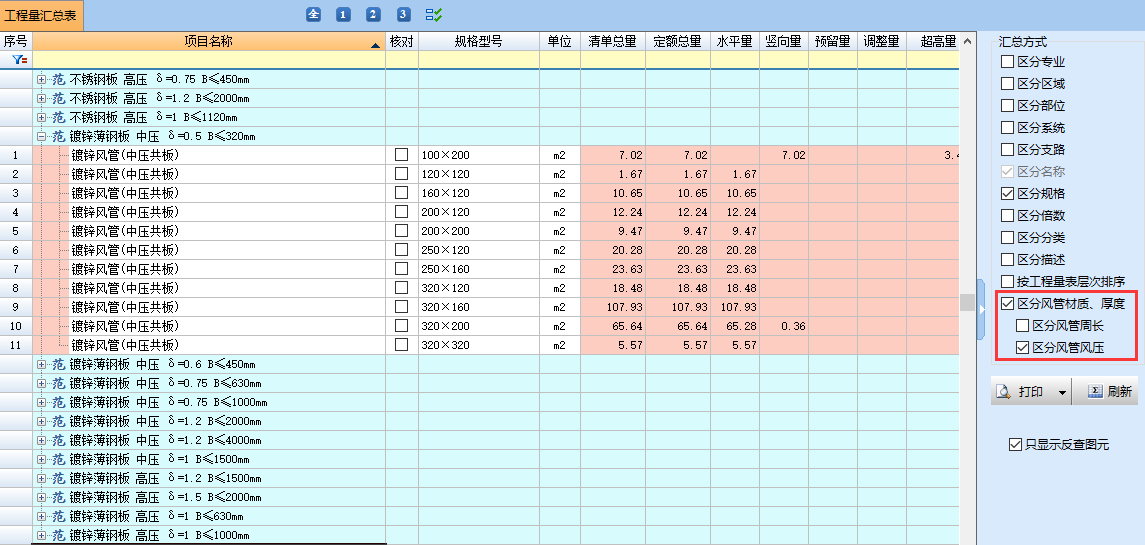

汇总表中按照各系统所设置的风管材质、风压等级、大边长进行厚度的确认及工程量的汇总




●工程中有补风、送风、排烟、排风等系统,各类系统下的子系统也较多,通过数据管理将各类型系统集中管理起来,汇总时总量与分量的切换秒实现。数据反查简单、快速,每条数据项都定位到图元,数据所属层级关系一目了然。

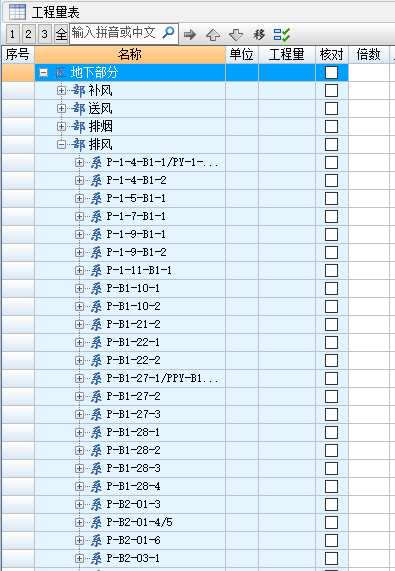

使用数据层次管理将不同类型系统集中管理




应用心得:

软件操作简单,学习起来很快,可以一键识别,也可以手画,在算通风专业这块,非常快,而且软件更新过后,可以在模型里面计算设备,扣减设备,阀件规格可随风管规格计算,大大提高了效率。数据层次管理非常好,在计算的过程中只需要简单的使用层级归类,将数据管理起来,后期汇总工程量、数据反查、筛选等操作,都可通过所建立的层次进行快速应用。
