安装算量软件之CAD图纸处理问题汇总

1.图纸为块怎么处理

答：当图纸整体为块或部分图纸为块的时候需要将图纸分解了。分解的方法有两种，操作分别如下：

第一种：CAD中分解

用天正软件将图纸打开→使用修改菜单中的分解命令或直接在命令行输入X敲回车→根据提示选择需要分解的图纸→选择完成后右键即可→保存图纸

第二种：在安装算量软件中进行分解

将图纸调入到安装算量软件中后单击CAD底图工具栏中的分解底图命令

→根据提示将鼠标指向需要分解的图纸(指向后图纸成白色高亮表示需要分解的图纸)→单击鼠标左键即可。

2.导入到软件中的图纸看不全怎么处理？

答：当导入到软件中的图纸看不全，如看不到墙线、轴线等的时候只需要将图纸转换成T3(天正3)格式的文件即可。转换步骤如下：

①启动天正软件将看不全的图纸打开

②单击左方的文件布图→图形导出à弹出图形导出对话框，默认的文件类型就为天正3文件，单击保存即可。(若左方未显示出菜单可使用+，显示或隐藏该菜单)

③将转换成的T3格式文件导入到安装算量软件中即可

3.批量转天正3格式文件怎么处理？

答：当工程中图纸较多，一张一张的转天正3格式文件很慢，批量转换格式怎么处理？操作如下：

①启动天正软件

②在命令行输入命令PLZJ敲回车

③弹出请选择待转换的文件对话框，在该对话框中选择需要转换的图纸后单击打开命令→在弹出的对话框中选择转换后保存的文件后单击确定

④根据命令行提示选择输出的文件类型，在命令行中输入3敲回车，命令行提示输入文件名称后缀，默认为_t3敲回车即可。

⑤批量转换文件格式的时候文件越多图纸越大需要的时间越多，所以在命令行上方提示成功的转换TArch3文件：XXX的时候才推出天正软件，以免在没有转换的情况下推出天正软件导致图形没有转换成功。

4.图纸为加密图纸怎么处理?（使用天正加密块解密工具）

答：当我们拿到的图纸为加密图纸的时候怎么处理？使用解密工具解密即可。那么首先我们怎么知道图纸是否是加密块呢？一般图纸的块加密双击该块出现如下图提示输入密码：

解密的操作步骤如下：

①用天正软件将加密的图纸打开

②调入解密工具，将解密工具直接拖动到图形区即可

③在命令行输入命令YJT_GJFJ后敲回车

④根据提示选择需要分解的块，鼠标左键单击该块即可。

⑤分解成功后将文件转成天正3格式文件即可。

5.图纸在布局里怎样处理？

答：当我们需要计算的图纸在布局里而模型里没有怎么处理呢？操作方法如下：

①用天正软件将该图纸打开切换到布局中

②在命令行中输入MSPACE，框选你需要复制的图纸，然后复制，在复制的过程中若图纸过大或选中内容过多的时候可能有点卡，等待即可。

③新建一个CAD文件粘贴→转成天正3文件即可。

6.只有蓝图没有电子版的CAD图怎么处理?

答：当我们在算量的时候没有CAD电子版的图纸，只提供了蓝图的时候怎么处理？操作步骤如下：

①使用扫描仪或照相机的方式将蓝图转换成图片格式的文件(建议转换成常见的BMP、JPG等格式)

②添加图纸的时候选择文件的格式类型为图片格式文件

→选择相应的文件单击打开调入软件。

③设置比例。单击CAD底图工具栏中的比例按钮

根据提示选择有标尺的两点→在弹出的测量比例对话框中的实际距离输入实际长度→单击确认比例设置完成

④若是图片格式的文件调入到软件后算量的方式为手工计算方式，即设备采用点画设备的方式,管线采用画管线的方式

7.在计算管线的时候感觉比较卡怎么办？

答：当设计图文件比较大或设计图线条比较多在算量的时候觉得比较卡，特别是在计算管线的时候，遇到这种情况的时候建议只显示当前计算的这张图纸，其他图纸隐藏，这样会感觉到不那么卡。操作步骤如下：

①单击底图状态下拉按钮→选择底图显示区域

②根据提示选择需要显示的区域即可

注:通过底图状态按钮还可以对当前选择的图元进行图元和图层的操作，如：仅显示选中图元、隐藏选中图元、隐藏相同图元、仅显示选中图元所在图层等操作。

8.一个DWG文件中图纸比例不同该如何处理？

答：在软件中一张图纸只能设置一个比例，所以当一个DWG文件中存在比例不同的情况时，调入多次图纸分别设置各自的比例。设置比例如下：

调入图纸后单击CAD底图中的比例按钮如下图：

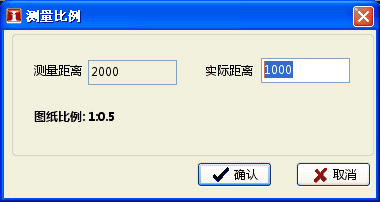

→根据提示画出一段有标注的测量线方便输入其实际距离→测量线绘制完成后弹出测量比例对话框，在该对话框中的实际距离中输入其实际长度软件自动计算其比例。测量比例对话框如下图：

9.在CAD中看图纸都是正常的，导入软件后图纸发下图纸有角度旋转怎样处理？

答：在CAD中看上去是正常的是因为显示的视图没有切换到俯视视图，通过视图菜单→三维视图→俯视，这时会发现在CAD中看到的情况和调入软件中的情况一样，都有带角度的旋转。我们怎样把它转正呢？操作步骤如下：

①首先用CAD软件将该张图纸打开，按照上面的操作步骤将视图切换为俯视视图

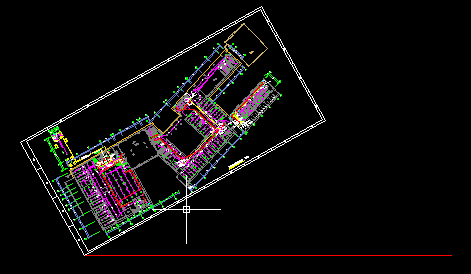

②旋转一个点在正交模式下绘制一条直线(一般选择左下角)，如下图红色的线为在正交模式下手工绘制的一条直线：

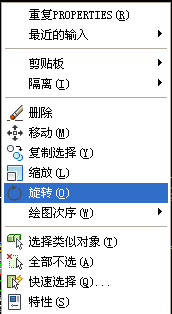

③框选的方式将需要旋转的图纸选中→右键单击选择旋转，如图：

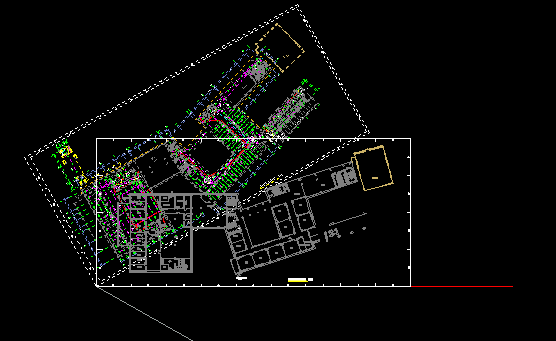

→将正交模式关掉→根据提示指定基点，指定基点的时候指定的点为先前我们绘制直线的起点位置即左下角→基点指定后进行旋转即可，当图纸最下方的边线和手工绘制的红线重合时单击鼠标左键即可，如图：

④保存图纸(非T3的图纸的话转成T3格式)，将保存后的图纸调入软件后显示正常了。

10.图纸版本较高导入软件看不到怎样处理？

答：目前软件支持CAD2012以及2012以下版本，暂不支持高于该版本的图纸。处理方式如下：

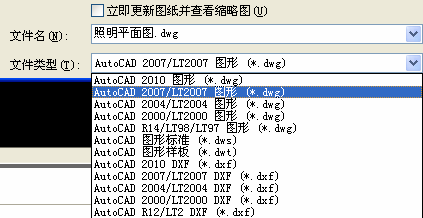

用高版本CAD软件打开该张图纸→另存为文件→在弹出的图形另存为对话框中文件类型选择2012及以下版本→保存即可，如图：

若为天正软件设计图纸，将该图纸转为天正3格式的文件，天正3格式文件转换详参天正3文件转换操作步骤。

11.导入图纸后不齐全，用CAD打开提示由外部参照，应该怎样处理？

答：CAD打开该图纸后提示有外部参照，需要在CAD中将参照绑定后导入算量软件后才会显示完全。外部参照绑定操作步骤如下：

①用CAD将有外部参照的图纸打开。

②选择插入菜单中的外部参照命令，或在CAD命令行中输入如下命令xref，输入完成后敲回车。

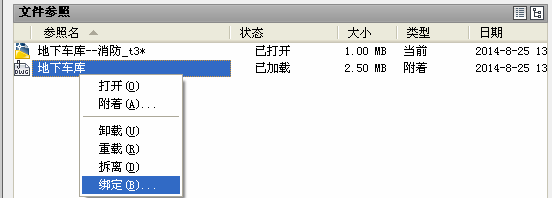

③在弹出的对话框中可以看到参照的图纸，右键单击参照图纸选择绑定即可，如图：

④绑定成功后在该文件列表中参照图纸这一行消失，证明绑定成功。

⑤保存文件调入算量软件中即可。

12.图纸文件较大调入速度较慢有没有高效的方式进行处理？

答：CAD图纸文件较大的时候调入软件中速度比较慢时，参照以下处理方式进行处理。

①清理CAD图纸：用CAD软件将图纸打开→文件→图形使用工具→清理。

②删除布局：当有多个布局的时候将多余的布局删除以达到CAD文件变小的目的。

③删除多余信息：当设计图将所有专业或多个专业的图纸设计为一个DWG文件的时候，如我只做电气专业，那么将其他专业的图纸删除以达到将CAD文件变小的目的。

④复制新建文件：当图纸文件过大的时候调入软件比较卡，这些图纸又都是我需要计算的。那么用CAD将该图纸打开，分楼层或分专业的方式将图纸复制出去，新建CAD文件分别粘贴保存即可。

13.图纸多重插入块如何处理？

答：当图纸为多重插入块的时候使用炸开工具将其炸开即可。操作步骤如下：

①用CAD软件将该张图纸打开。

②分别将exm.lsp和delock.fas两个文件先后拖到CAD图形区中。

③拖入delock.fas文件后提示如下：

④根据提示输入命令UNLOCK或DELOCK命令，根据提示选择需要炸开的块即可。

⑤保存文件调入到算量软件中即可。
